NavigationViewを使う

もくじ
https://tera1707.com/entry/2022/02/06/144447#WinUI3

やりたいこと

Xaml-Controls-Gallery をダウンロードして動かせば、動作も見れるしサンプルコードも手に入るが、自分でも動きを簡単に試したい。

できあがり

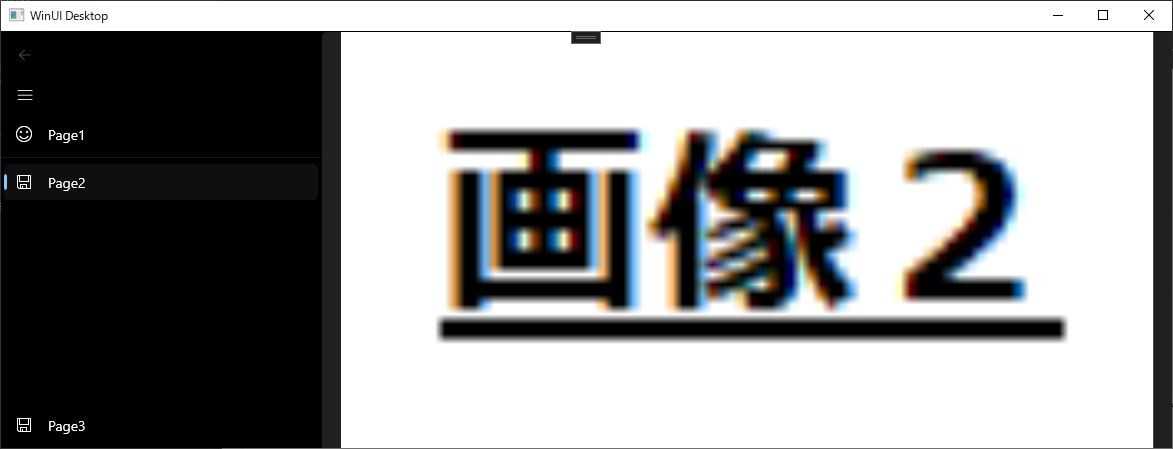

こういう画面をつくる。

画面左の項目を押すと、画面右側が、それに対応する画面に遷移するようなイメージ。

サンプルコード

メイン画面

NavigationView を持っているウインドウ。

<Window
    x:Class="App3.MainWindow"
    xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
    xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
    xmlns:local="using:App3"
    xmlns:d="http://schemas.microsoft.com/expression/blend/2008"
    xmlns:mc="http://schemas.openxmlformats.org/markup-compatibility/2006"
    mc:Ignorable="d">

    <Grid>
        <NavigationView x:Name="nvSample" SelectionChanged="nvSample_SelectionChanged" PaneDisplayMode="Left" IsSettingsVisible="False">
            <NavigationView.MenuItems>
                <NavigationViewItem Icon="Emoji2" Content="Page1" Tag="SamplePage1" />
                <NavigationViewItemSeparator />
                <NavigationViewItem Icon="Save" Content="Page2" Tag="SamplePage2" />
            </NavigationView.MenuItems>
            <NavigationView.FooterMenuItems>
                <NavigationViewItem Icon="Save" Content="Page3" Tag="SamplePage3" />
            </NavigationView.FooterMenuItems>
            <Frame x:Name="contentFrame"/>
        </NavigationView>
    </Grid>
</Window>
using Microsoft.UI.Xaml;
using Microsoft.UI.Xaml.Controls;
using Microsoft.UI.Xaml.Media.Animation;

namespace App3
{
    public sealed partial class MainWindow : Window
    {
        public MainWindow()
        {
            this.InitializeComponent();
        }

        private void nvSample_SelectionChanged(NavigationView sender, NavigationViewSelectionChangedEventArgs args)
        {
            if (args.SelectedItemContainer != null)
            {
                if ((string)args.SelectedItemContainer?.Tag == "SamplePage1")
                {
                    contentFrame.Navigate(typeof(BlankPage1), null, new SlideNavigationTransitionInfo() { Effect = SlideNavigationTransitionEffect.FromRight });
                }
                else if ((string)args.SelectedItemContainer?.Tag == "SamplePage2")
                {
                    contentFrame.Navigate(typeof(BlankPage2), null,  new SlideNavigationTransitionInfo() { Effect = SlideNavigationTransitionEffect.FromLeft });
                }
                else
                {
                    contentFrame.Navigate(typeof(BlankPage3), null, new EntranceNavigationTransitionInfo() );
                }
            }
        }
    }
}

中身の画面(ページ)

メイン画面の中で、画面遷移を行うページ。 これとほぼ同じページを3つ作って遷移させる。(BlankPage1~3)

<Page
    x:Class="App3.BlankPage1"
    xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
    xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
    xmlns:local="using:App3"
    xmlns:d="http://schemas.microsoft.com/expression/blend/2008"
    xmlns:mc="http://schemas.openxmlformats.org/markup-compatibility/2006"
    mc:Ignorable="d"
    Background="{ThemeResource ApplicationPageBackgroundThemeBrush}">

    <Grid>
        <Image Source="Assets/MyImage1.png"/>
    </Grid>
</Page>

試したこと

NavigationViewMenuItemsに、NavigationViewItemを入れると、メニューの項目を入れることができる。→例でいうとPage1と2。 FooterMenuItemsに入れると、メニューの後ろの方に、メニューの項目を入れることができる。→例でいうとPage3

            <NavigationView.MenuItems>
                <NavigationViewItem Icon="Emoji2" Content="Page1" Tag="SamplePage1" />
                <NavigationViewItemSeparator />
                <NavigationViewItem Icon="Save" Content="Page2" Tag="SamplePage2" />
            </NavigationView.MenuItems>

NavigationView にFrameをセットして、FrameのNavigate()`メソッドを使って、コードから画面遷移を行うことができる。

contentFrame.Navigate(typeof(BlankPage1), null, new SlideNavigationTransitionInfo() { Effect = SlideNavigationTransitionEffect.FromRight });

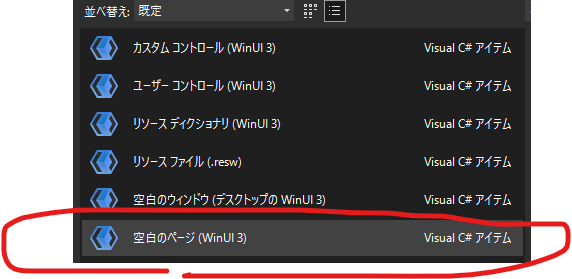

BlankPage1が、自分で作ったページのクラス。ページは、プロジェクトに下記の新規項目を追加して作る。

Navigate()メソッドの第三引数にNavigationTransitionInfoクラスの派生クラスを入れてやると、画面遷移の際のエフェクトを指定できる。 (SlideNavigationTransitionInfoは左右からシュンと出てくる、EntranceNavigationTransitionInfoは下からシュンと出てくる、など)

NavigationViewItemIconプロパティには、シンボル名をセットするか、segoeフォントの文字をセットできる。 シンボル名はこちら。
segoeでの書き方はこちら。

NavigationViewSelectionChangedハンドラで、ボタンを押されたことを検知できる。 ‘NavigationViewItem‘のTagに指定したオブジェクト(文字列)を受け取ることができるので、それでどのボタンを押されたか判別して、遷移先の画面を切り替えできる。

private void nvSample_SelectionChanged(NavigationView sender, NavigationViewSelectionChangedEventArgs args)
{
    if (args.SelectedItemContainer != null)
    {
        if ((string)args.SelectedItemContainer?.Tag == "SamplePage1")
        {
            contentFrame.Navigate(typeof(BlankPage1), null, new SlideNavigationTransitionInfo() { Effect = SlideNavigationTransitionEffect.FromRight });
        }
        else if ((string)args.SelectedItemContainer?.Tag == "SamplePage2")
        {
            contentFrame.Navigate(typeof(BlankPage2), null,  new SlideNavigationTransitionInfo() { Effect = SlideNavigationTransitionEffect.FromLeft });
        }
        else
        {
            contentFrame.Navigate(typeof(BlankPage3), null, new EntranceNavigationTransitionInfo() );
        }
    }
}
